사용 설명서 Rev .00

XLiteBT 도난방지 경보 스마트 후미등

DongGuan Enfitnix Technology Co., Ltd.

주의: 제품사양은 사전통지없이 변경될수 있슴.

© 2023 by Enfitnix Technology Co, Ltd.

수입원 : 코리아 싸이클 www.koreacycle.com  TEL : 02-967-9154

1. 제품 사양

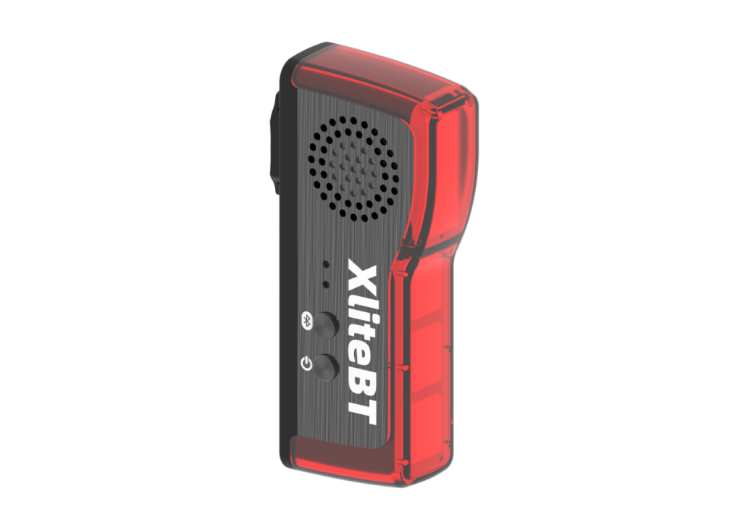

제품명:         XliteBT 도난방지 경보 스마트 후미등

사이즈:         아래의사진Fig.1 참조

모  드:          Flash1, Flash2, Flash3,Breath(브리드), Costant on(항시점등)

배터리:         750mAh 리차져블 리튬-이온 배터리

런타임:         13시간~67시간

무  게:          79g(마운트 브라켓 제외)

색  상:          블랙

방수등급:      IPx6 생활방수

무선통신 시스템: 블루투스(Bluetooth) 5.0

블루투스 유효 거리(Covering Distance): 약 40미터*(블루투스 신호 감지 최대 거리)

락 기능 설정 거리(Lock Distance):         3~5미터**

주 의:

*블루투스 유효 거리는 주변에 막힌 곳이 없는 개활지에서

테스트한 거리임.

**락 기능 설정 거리는 주변 환경에 의해 영향을 받을 수 있슴.

①  블루투스 표시등

②  자동(오토) 모드 표시등

③  블루투스 기능 버튼

④  전원 버튼

⑤  USB type C 충전 단자

⑥  충전 표시등

                                                                                    Fig. 1

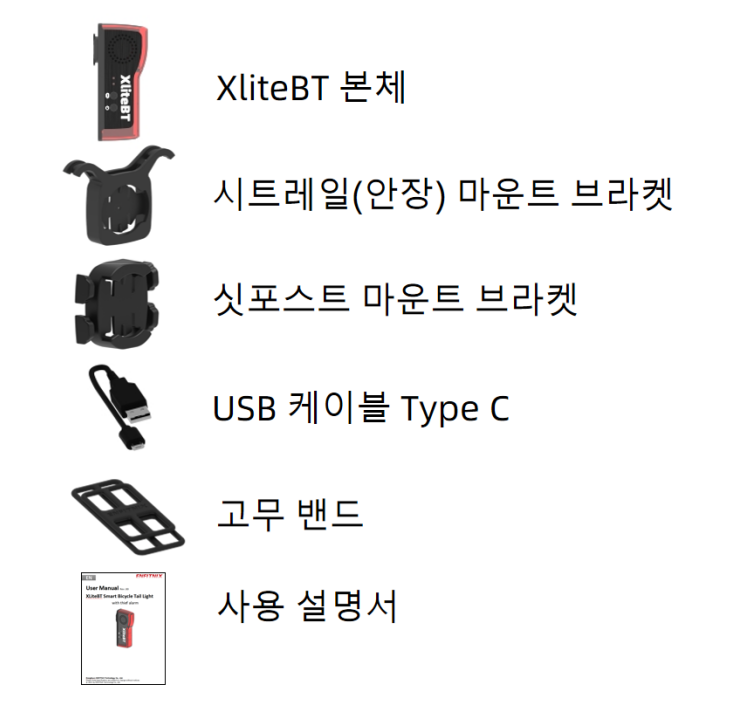

2. 제품 구성

                                                                    Fig. 2

3. 제품의 동작 및 기능

Power button (④ as in FIg.1)

전원 버튼 (사진Fig.1상의 ④번 버튼)

전원 버튼은 라이트 모드, 동작 모드 또는 제품전원을 켜거나 끌 때 사용합니다.

Table.1

주의:

*자동(오토) 모드에서 동작중일 때 "AUTO" 표시등 (Fig.1 ②번)이 깜박입니다.

**자동(오토) 모드에서 바이시클의 움직임이 감지되면 라이트가 자동으로 켜지면서 동작합니다.

블루투스 기능 버튼 (사진FIg.1상의 ③번 버튼)

블루투스와의 연결을 컨트롤할 때 사용하는 버튼입니다.

Table.2

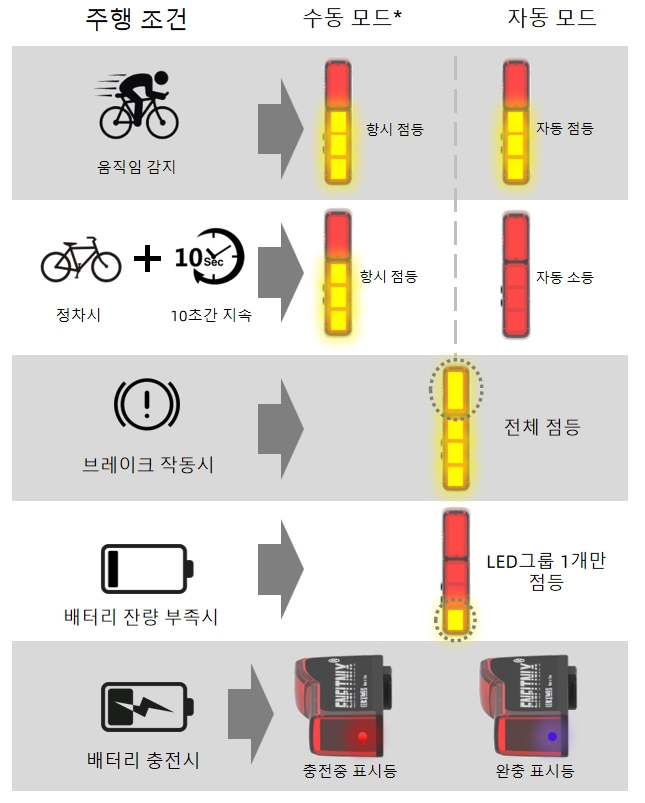

상황별 라이트 기능 및 동작 모드별 기능:

                                                                                                    Fig. 3

주의：

전원을 완전히 끌 때는 수동(Manual)모등에서 전원버튼(④번)을 1초 이상 길게 눌러야 합니다. 자동 모드에서는 전원이 완전히 꺼지지 않습니다. 반드시 수동모드로 변경 후 전원을 꺼 주어야 합니다.

4. EFXLink (휴대폰 앱)

XliteBT 라이트를 컨트롤하기 위해서, 아래의 QR code(큐알 코드)를 스캔하여 EFXLink를 다운로드 받아야 합니다.

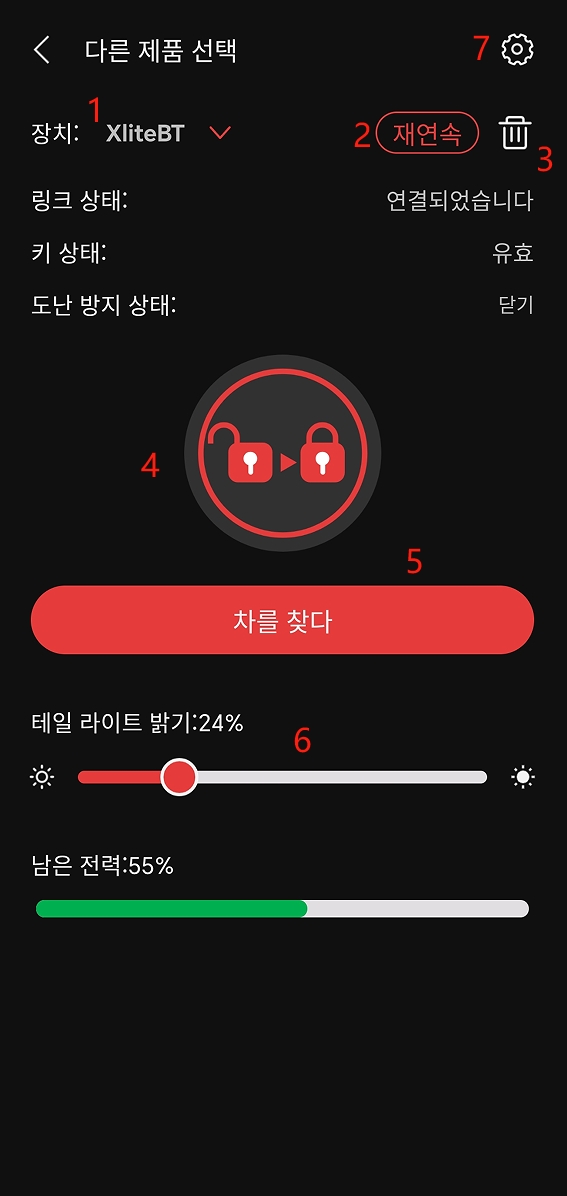

기기간의 연결이 완료된 후, EFXLink의 기능은 아래와 같습니다;

1：페어링된 기기 선택

2：페어링된 기기 재연결

3：연결 기기 삭제

4：경보 기능의 활성화/비활성화

5：바이시클 탐색(경보기능이 활성화되어 있을 때에만 사용 가능)

6：후미등 밝기 조정

7：설정 메뉴

8：언어 선택 및 설정

9：자동/수동 모드 변경

10：브레이크 센서 동작 스위치

11：경보음 선택

12：라이트 모드 선택

13：소프트웨어 업그레이드

14：각종 설정 초기화(공장 출하 시 설정된 상태로 변경됨)

                                                                                                                     Fig. 4

4.1. 사용자의 휴대폰과 연결(페어링)하는 방법

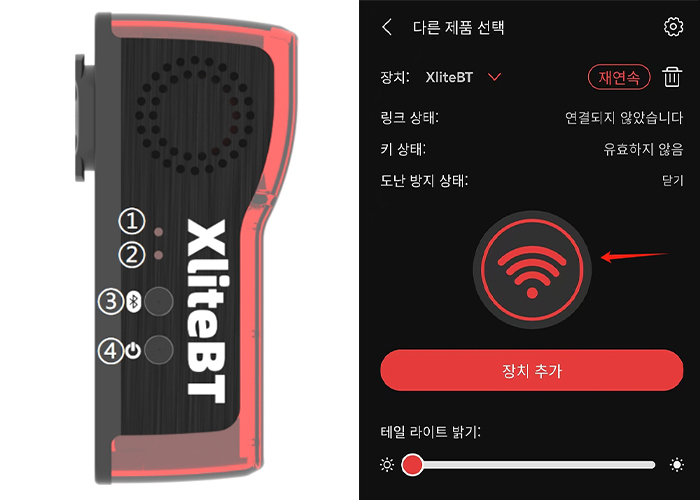

1）EFXLink App을 열고, 아래의 사진 Fig.5 의  을 클릭합니다. XliteBT의 전원을 켜고 블루투스 표시등①이 켜질 때까지 블루투스 기능 버튼③ 을 계속 누릅니다.

                                                                                                            Fig. 5

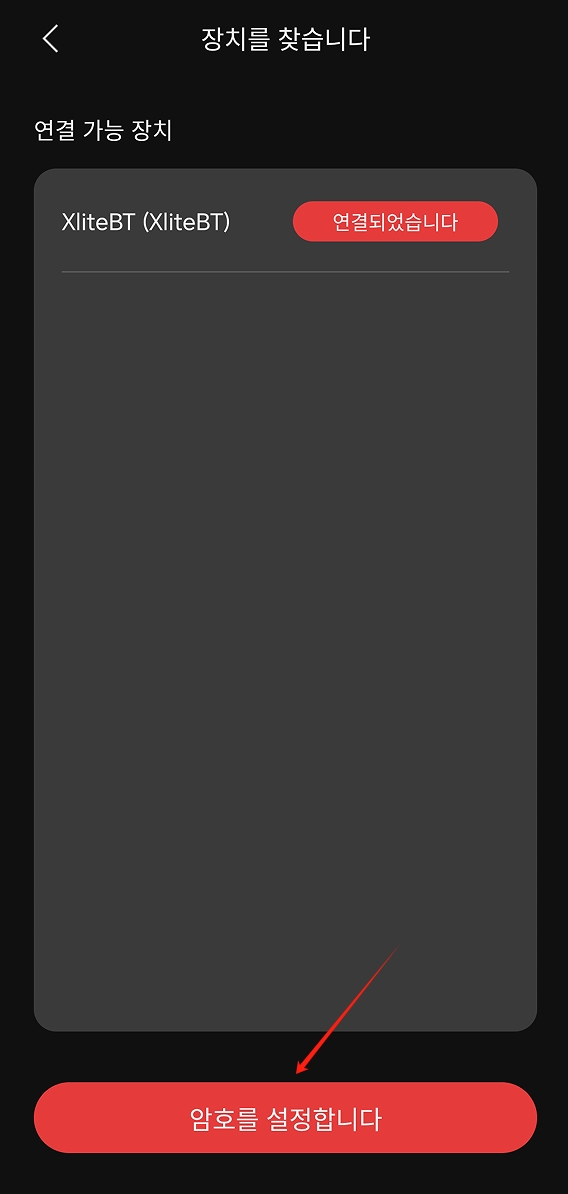

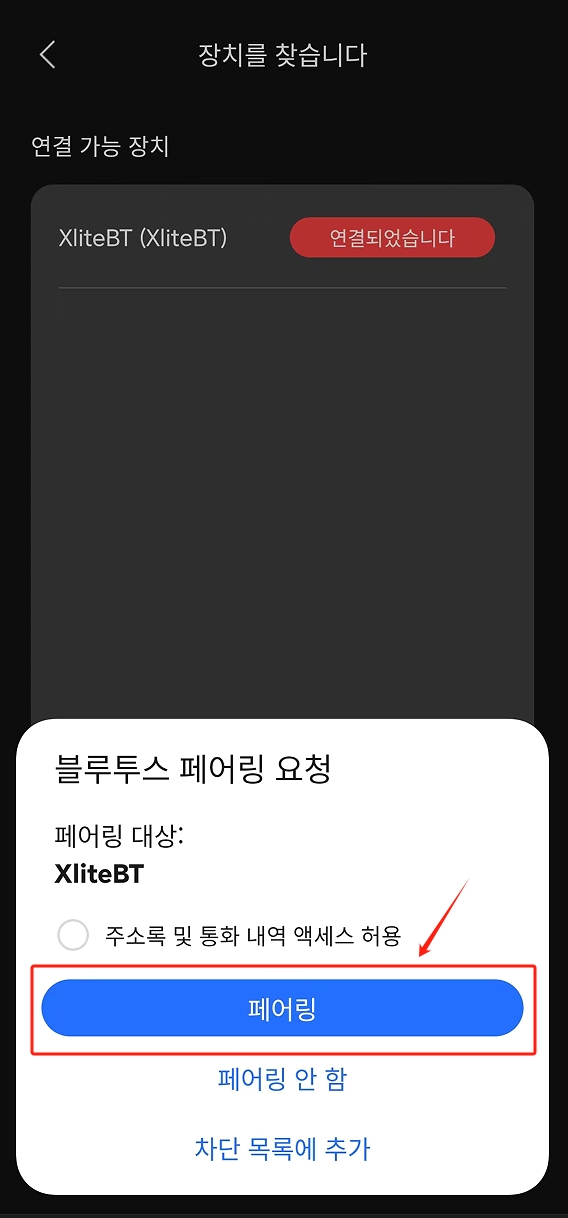

2）사용자의 휴대폰에 블루투스가 켜져 있어야 합니다. 아래의 사진에서 처럼 “XliteBT”를 찾을 수 있습니다. 텍스트박스1에 임의의 키 값(패스워드: 8자리)를 입력하시기 바랍니다. 이 키 값은 오직 1개의 XliteBT 기기만 연결되어 동작합니다.

1대의 휴대폰에는 1개의 XliteBT기기만 연결할 수 있습니다.

[주의]

    1）쌍을 이룰 때는 암호""0000 0000""을 사용하지 마십시오.

    2）안드로이드 폰 사용자는 "페어링" 또는 "커넥팅(연결)" 하기 전에 반드시

          "위치" 앱이 활성화되어 있는지 확인한 후 페어링 또는 커넥팅하시기 바랍니다.

          "위치" 앱이 꺼저 있는 경우 페어링 또는 커넥팅(연결)이 되지 않습니다.

                                                                                                                    Fig. 6

3) 주의: 안드로이드 폰에서는 아래 단계를 반드시 수행하여야 함 (Android ONLY)

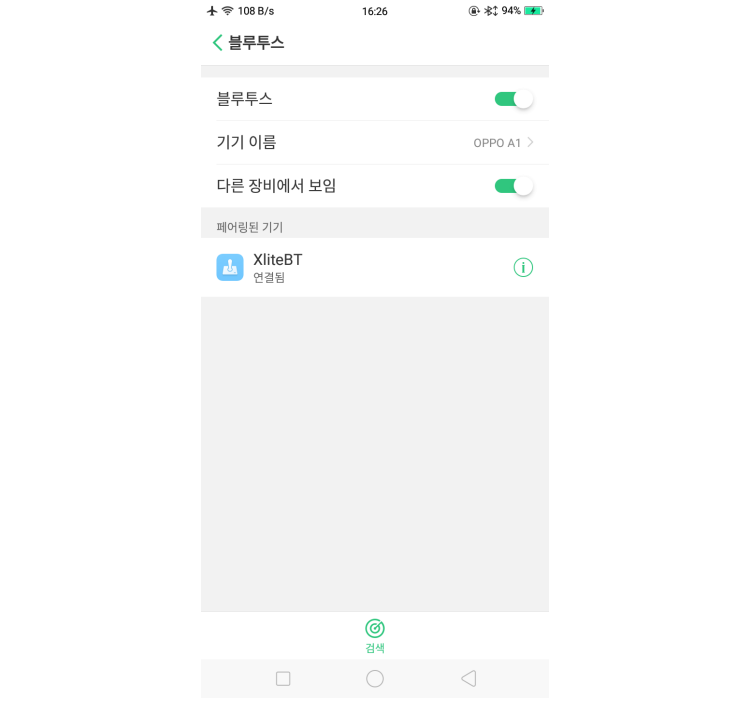

EFXLink 앱에서 XliteBT 제품과의 페어링이 성공적으로 완료된 후, 휴대폰 설정>블루투스 메뉴에서 아래의 사진 Fig.7 처럼 XliteBT를 클릭하여 사용자의 휴대폰과 연결하시기 바랍니다. 이렇게 연결하면 매번 EFXLink 앱을 열지 않아도 됩니다. 즉, 자동모드에서는 EFXLink 앱을 열지 않아도 XliteBT를 락(잠금) 또는 언락(해제)할 수 있습니다.

                                                                                                                    Fig. 7

5. 도난 방지 경보

본 제품에는 도난방지 경보시스템이 장착되어 있습니다. 도난 경보 기능이 활성화되어 있을 때, 움직임이 감지되면 경보음이 울리게 되고 주변의 주의가 집중되어 바이시클의 도난을 방지할 수 있습니다.

도난 경보 기능을 활성화시키는 방법:

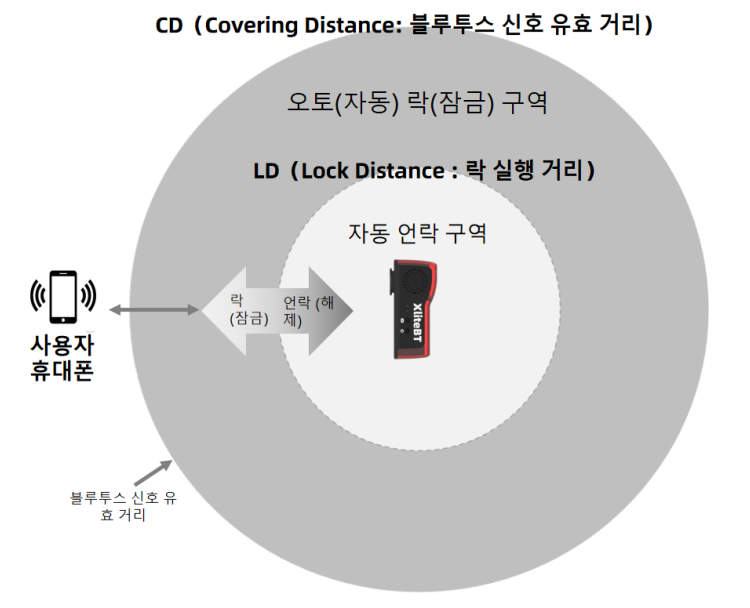

1) 수동 모드 및 자동 모드: EFXLink App.에서 “락 버튼(Lock button)"   을 클릭합니다. 이 때 사용자의 휴대폰은 CD(블루투스 유효 거리)내에 있어야 합니다. (아래 Fig. 8 사진 참조. 보통 CD는 10~15미터 입니다.)

또는

2) 자동 모드에서는 자동으로 락 기능이 동작하는 거리 (Lock Distance=3~5미터) 보다 멀리 사용자의 휴대폰을 이동하면 자동으로 락 기능이 동작하여 도난 경보 기능이 활성화됩니다. 단, 라이트 모드가 자동(오토)모드 상태이어야 합니다. 수동 모드로 되어 있을 경우 전원 버튼을 더블 클릭하여 자동(오토)모드로 변경하여야 합니다.

                                                                                                                                    Fig. 8

도난 방지 경보기능을 비활성화(기능 끄기) 하는 방법:

1) 수동 모드 및 자동 모드: EFXLing App.에서“언락 버튼(Unlock button)   클릭합니다. 이 때에도 사용자의 휴대폰은 CD(블루투스 유효 거리)내에 있어야 합니다.

또는

2) 자동 모드: 락 기능이 동작하는 거래(Lock Distance) 이내로 사용자의 휴대폰을 이동한 후 라이트를 움직이거나 흔들어 주면 자동으로 언락(기능 해제)되면서 도난 방지 기능이 동작하지 않습니다. 이 때에도 라이트는 자동(오토)모드로 설정되어 있어야 합니다.

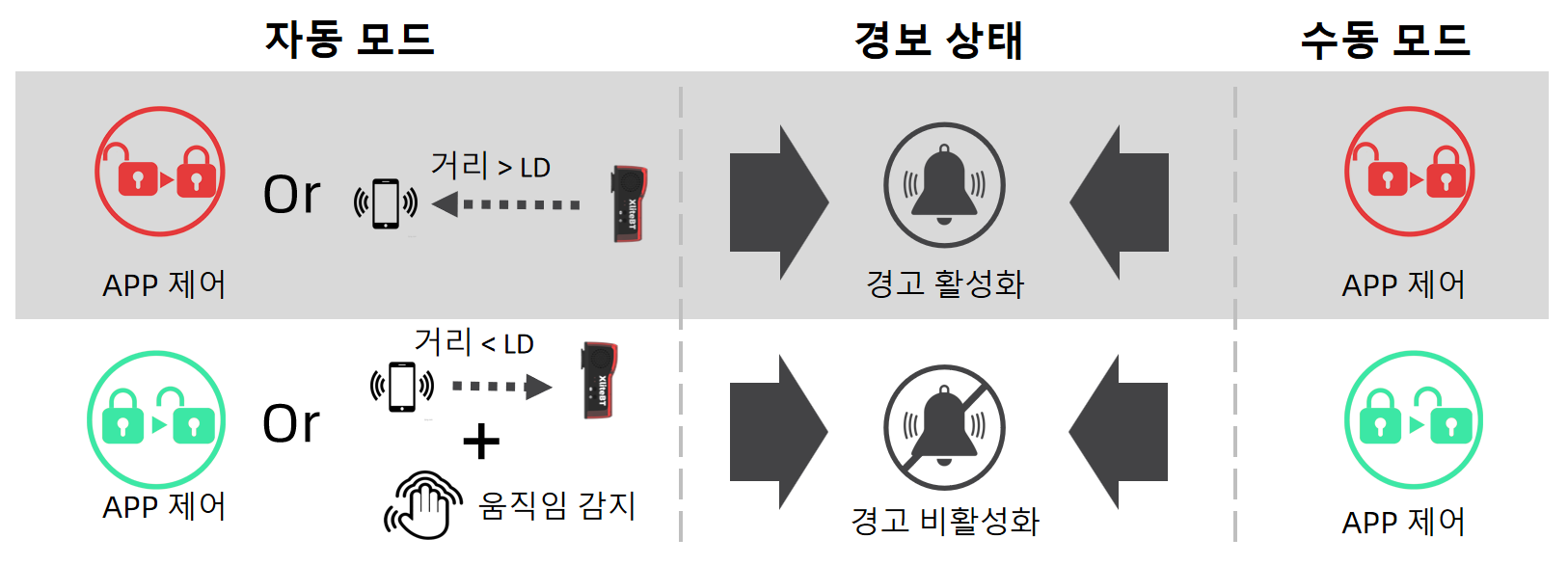

        도난 방지 경보의 모드별 활성화 또는 비활성화

        5번 도난 방지 경보 참조.

                                                                                                                        Fig. 9

6. 장착 방법

싯포스트 마운트

스텝1: 고무밴드를 사용하여 싯포스트 마운트 브라켓을 타이트하게 장착하여야 합니다.

                                                                                                    Fig. 10

스텝2:아래 그림과 같이 XliteBT 라이트싯포스트 브라켓에 장착합니다.

                                                                                                Fig. 11

안장 마운트

스텝1: 케이블타이를 사용하여 시트레일에 마운트 브라켓을 장착한 후 불필요한 케이블타이를 잘라냅니다.

                                                                                                        Fig. 12

스텝2: XliteBT를 브라켓에 삽입한 후 딸깍거리며 잠길때까지 시계방향으로 돌려 끼웁니다.

                                                                                        Fig. 13

7.배터리 충전 방법

배터리 잔량이 부족하게 되면 XliteBT는 사진 Fig.3와 같이 배터리 로우 모드로 자동으로 변경됩니다. USB충전단자에 충전케이블을 연결하여 충전하시기 바랍니다. 배터리충전은 약 2~3시간 내에 완충됩니다.

 8.품질 보증

1) 본 제품의 품질 보증 기간은 1년입니다.

2) 본 제품의 반품 또는 무상 교환을 구입후 1주일 이내에 한하여 가능하며 제품 및 동봉된 액세서리와 포장 등이 원래의 상태인 경우에 한하여 처리 가능합니다.

3) 사용자의 부주의에 의해 발생한 파손 또는 고장 및 장시간 우중 라이딩에 다를 침습에 의해 발행한 고장에 대해서는 본사에서는 책임지지 않습니다. 본제품은 완전방수 제품이 아니므로 우중 라이딩시에는 가급적 사용을 자제하시기 바랍니다.

4) 본 제품의 상표권과 모든 자료데이터와 이미지 및 동영상의 저작권은 제조사인 DG Enfitnix 및 국내 수입원 및 총판인 코리아 사이클의 소유입니다. 무단 복제 및 불법 도용은 저작권 침해에 따를 법적 처벌을 받을 수 있습니다.

5) 병행수입 또는 해외직구제품은 당사의 공식 수입제품과 사양이 다를 수 있으며 당사에서는 이 제품들에 대하여 품질보증 및 A/S를 제공하지 않습니다.
